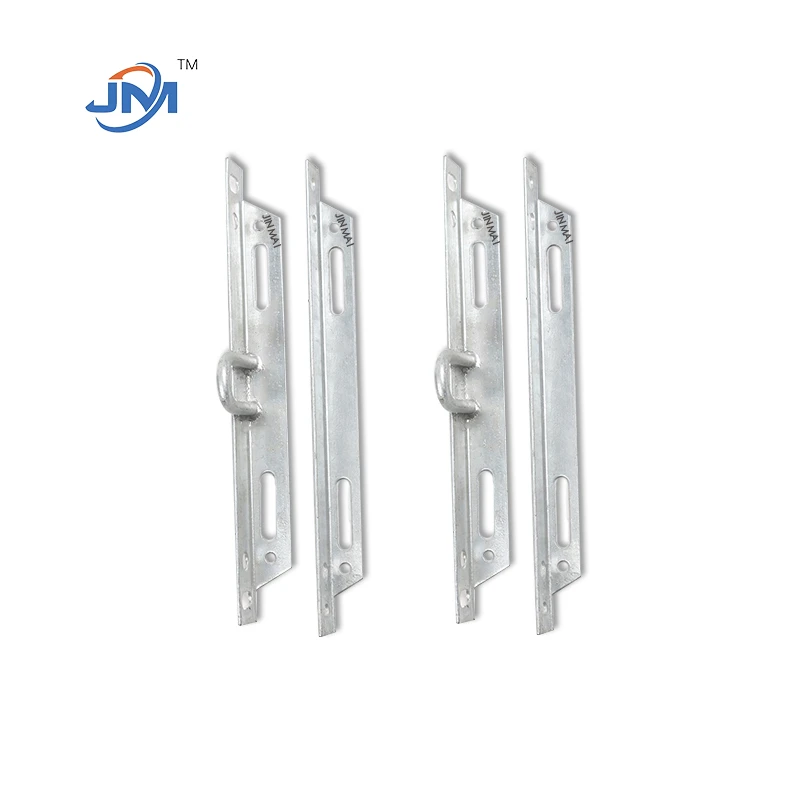

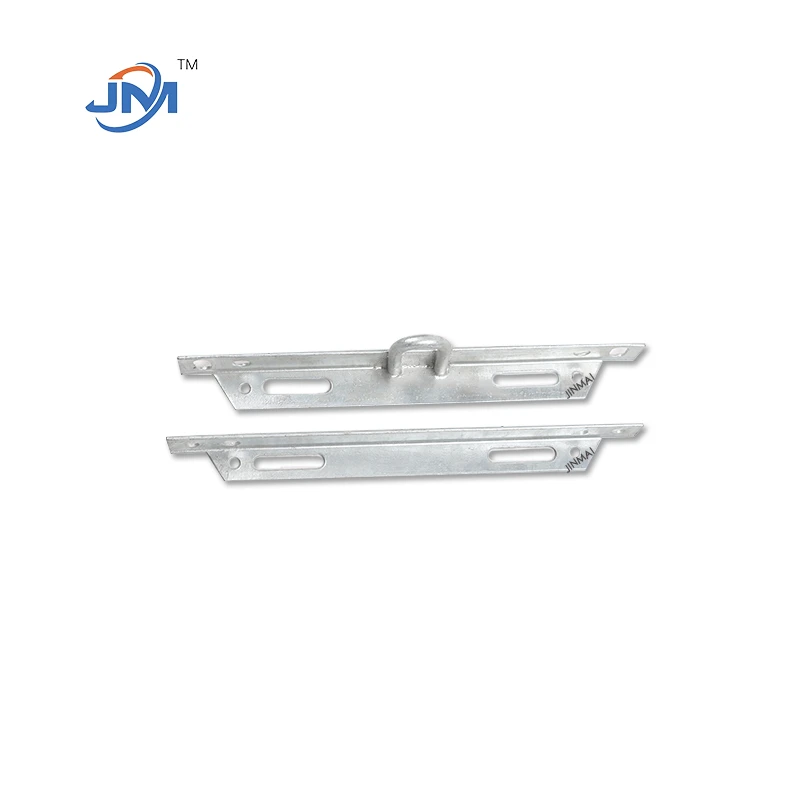

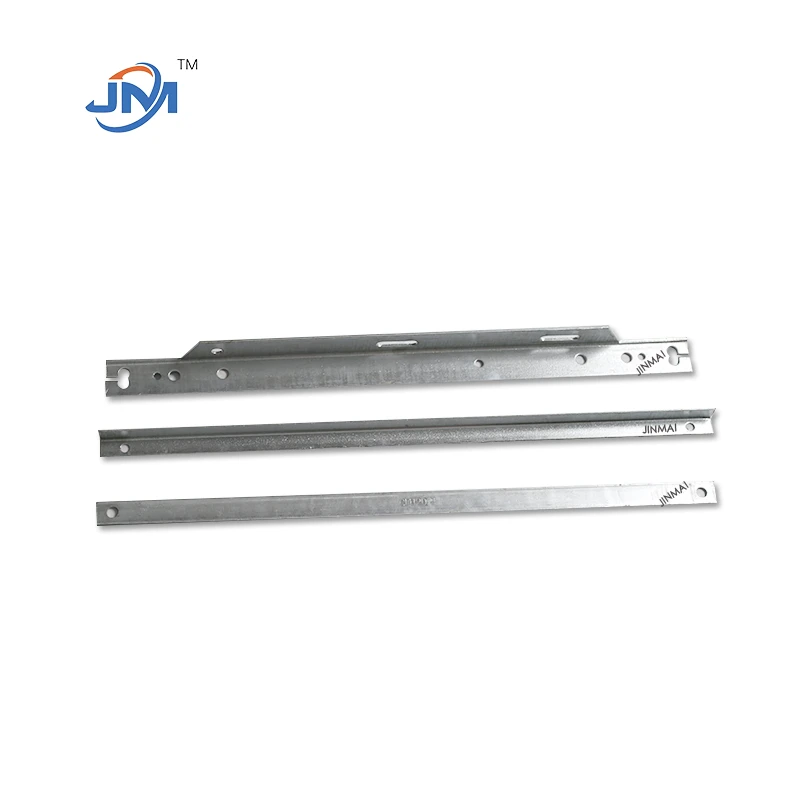

Электрическая траверса

Электрическая траверса, также известная как опорная балка, является важным компонентом воздушных линий электропередачи и распределения. Они используются для поддержки изоляторов, проводников и другого электрического оборудования, чтобы обеспечить правильное расстояние и стабильность.

Материал:

Традиционная древесина обладает определенными изоляционными свойствами, но легко подвергается воздействию окружающей среды. Сталь (оцинкованная и нержавеющая сталь) обладает высокой прочностью и долговечностью, а также является наиболее часто используемым материалом в настоящее время.

Функция:

Убедитесь, что изоляторы и оборудование поддерживают проводники и молниеотводы, и держите их на определенном безопасном расстоянии, если это необходимо. Установите линейное оборудование, такое как распределительные устройства, молниеотводы и т. д. Обеспечьте устойчивую опорную платформу для проводника, чтобы избежать короткого замыкания и других неисправностей, вызванных контактом с землей или другими объектами. Поддерживайте электроизоляционные характеристики линии во избежание межфазного короткого замыкания-на-и разряда на землю. Распределите нагрузку и равномерно распределите нагрузку, вызванную естественными факторами, такими как вес проводника, ветер, лед и снег, переносимые воздушной линией на опорную опору.

Тип:

Прямые поперечины: это наиболее распространенный тип с простой горизонтальной конструкцией, используемый для поддержки изоляторов и проводников.
Траверсы V-образной формы. Благодаря V-образной конструкции она обеспечивает лучшую поддержку проводника, особенно подходит для зон с сильным ветром или длинных пролетов.
Горизонтальные V-образные поперечины. Благодаря горизонтальной V-образной конструкции они обеспечивают более высокую механическую прочность и меньшую ветроустойчивость и обычно используются в линиях электропередачи высокого-напряжения и на подстанциях.
Тангенциальная поперечина: используется на прямых участках линий электропередачи и распределения, обеспечивает поддержку проводников, а также необходимое расстояние и устойчивость.
Угловые поперечины: предназначены для поддержки точки, в которой проводник меняет направление. Они могут иметь различные конфигурации в зависимости от угла отклонения.

Короче говоря, электрическая траверса играет важную роль в энергосистеме, а ее производительность и качество напрямую связаны с безопасной и стабильной работой энергосистемы. Поэтому при проектировании и установке электрических траверс необходимо в полной мере учитывать различные факторы, чтобы гарантировать их соответствие соответствующим стандартам и требованиям.
